EL DISCO DURO



Es Unidad de almacenamiento, capaz de contener la información de miles de archivos y pueden ser internos o externos.

Discos Internos

Los discos duros internos se encuentran alojados dentro de la estructura de tu ordenador y conectados a la placa base para acceder a la información rápidamente.

Discos Externos

Se conectan al PC a través de un conector USB o SATA .No suelen ser tan rápidos como el interno debido a la distancia con la placa base y habitualmente se utilizan para guardar datos a los que tu ordenador no requiere acceso continuo.

CARACTERÍSTICAS DE LOS DISCOS DUROS

1. Capacidad de almacenamiento

La capacidad de un disco duro se mide en bytes. Las capacidades de los discos modernos se miden en gigabytes (miles de millones de bytes) y en terabytes (billones de bytes) y supuestamente van a aumentar. La capacidad es un Factor del  número de platos, o de discos,  que estén dentro del disco duro  y la densidad  de la capacidad de almacenamiento magnética de esas plataformas.

	EQUIVALENCIA
1 bit	1 digito binario
8 bits	1 byte
1000 bytes (B)	1 kilobyte(KB)
1000 kilobytes (KB)	1megabyte (MG)
1000 megabyte (MG)	1 gigabyte(GB)
1000 gigabyte (GB)	1 terabyte (TB)
1000 terabyte (TB)	1 petabyte (PB)

2. Tiempo de acceso y velocidad

El tiempo de acceso es el tiempo necesario para que el ordenador acceda a los datos solicitados del disco duro.

La velocidad de rotación sólo se aplica a los discos magnéticos. Mide el número de vueltas que los discos realizan por minuto (revoluciones por minuto). Cuanto mayor sea la velocidad de rotación, menor será el tiempo de acceso a la información para poder empezar a transmitir datos. Hoy en día lo más habitual son 5.400 y 7.200  RPM, aunque hay también de 10.000 revoluciones por minuto.

3. Interfax

Es la conexión electrónica entre el disco duro y el procesador. Cada cambio en la interfaz ha mejorado la velocidad de la transferencia de datos y facilitado el manejo del disco duro por la placa madre de la computadora. La interfaz estándar actual es SATA.

PARTES DEL DISCO DURO

1. ACTUADOR: Es un motor que mueve la estructura que contiene las cabezas de lectura entre el centro y el borde externo de los discos. Un "actuador" usa la fuerza de un electromagneto empujado contra magnetos fijas para mover las cabezas a través del disco. La controladora manda más corriente a través del electromagneto para mover las cabezas cerca del borde del disco. La controladora manda más corriente a través del electromagneto  para mover las cabezas cerca del disco. En caso de una pérdida de poder, un resorte mueve la cabeza nuevamente hacia el centro del disco sobre una zona donde no se guardan datos. Dado que todas las cabezas están  unidas al mismo “rotor” ellas se mueven al unísono.

2. TABLERO DEL CIRCUITO::Este tablero de circuito se llama tablero de la lógica del disco duro. Un tablero de la lógica utiliza sus componentes importantes de siguiente para proporcionar una variedad de funciones y de características a un disco duro.:

·

3. BRAZO: El disco duro tiene un brazo que mantiene las cabeceras de lectura- escritura. Este brazo puede mover las cabeceras  por las diferentes pistas. Un disco duro normal es de más o menos 13 centímetros  de diámetro y el brazo puede moverse nos 5 centímetros por la superficie del disco.

4. LAS CABEZAS (Heads): Se trata de un cabezal de disco magnético con forma de mano. Es uno de los componentes que forman el disco duro, concretamente el responsable de la lectura y escritura de los datos en las pistas. Está unido a un brazo mecánico (por lo general hay varios brazos mecánicos en las unidades  de discos magnéticos) que mueven para acceder a la pista correspondiente, posicionando de esta forma el cabezal de lectura/escritura en la pista sobre la que se desea actuar.

5. LOS DISCOS (Platters) O PLATO: Es el componente principal de un disco duro. Están elaborados de compuestos de vidrio, cerámica o aluminio finalmente pulidos y revestidos por ambos lados con una capa muy delgada de una aleación metálica. Los discos están unidos a un eje y un motor que los hace guiar a una velocidad constante entre las 3600 y 7200 RPM. Convencionalmente los discos duros están compuestos por varios platos, es decir varios discos de materia magnético montados sobre un eje central. Estos discos normalmente tienen dos caras que pueden usarse para el almacenamiento de datos, si bien suele reservarse una para almacenar información de control.

6.  EL EJE: Es la parte del disco duro que actúa como soporte, sobre el cual están montados y giran los platos del disco.

COMO SE INSTALA

1. Verificar que el disco duro tenga dos conectores, al igual que la disquetera. Adicionalmente tiene una  zona de jumpers para su configuración como maestro o como esclavo. Es recomendable configurarlo  como maestro.

2. Instalar desde el interior del gabinete en la bahía de 3 ½ que está debajo de la bahía usada por la  disquetera.

3. Asegurar el disco duro con 2 tornillos de rosca gruesa a cada lado.

4. Ubicar la posición que logre alinear los agujeros del disco duro con los del gabinete

5. Asegurar la unidad con 4 tornillos de rosca gruesa, dos a cada lado.

Fuente De Poder

FUENTE DE PODER

También conocida como fuente de alimentación y en inglés Power Supply (suministro de energía) o sea que alimenta ciertas partes del computador. Las fuentes de poder son esenciales en todos los aparatos electrónicos y electrodomésticos Ejemplo: los celulares, computadoras, lavadoras, etc.

La función principal de la fuente de poder es convertir la corriente alterna a su entrada y obtener a su salida una corriente continua.

Corriente alterna: corriente eléctrica en la que la magnitud y el sentido varían cíclica-mente.

Corriente continua: se refiere al flujo continuo de carga eléctrica a través de un conductor entre dos puntos de distinto potencial, que no cambia de sentido con el tiempo.

PRINCIPIOS BÁSICOS DE LA FUENTE DE PODER

  1.PROTECCIÓN: La fuente de poder debe estar protegida ante la fuerza de la corriente altera de 220v para ello se necesita dos conectores de entrada uno es un fusible y el otro un NTC, si hay sobre carga se abre o se revientan y no deja que la corriente circulen.

  2.TRANSFORMACIÓN: Es necesario tener un componente eléctrico que nos permita transforme a la corriente alterna de 220 voltios en un voltaje más pequeño de 10, 5,3 voltios y para ello se necesita un transformador que es un componente eléctrico que transforma la corriente alterna de un voltaje pequeño para esto se utilizan las transformadores reductores que transforman de 220 voltios a una carga eléctrica continua de 5 voltios.

3.RECTIFICADO: Rectificar la corriente alterna en corriente continua es decir rectificar es dejar pasar la media onda de la señal alterna y obtener una señal más estable con un pequeño rizado, a la salida de los 5 voltios del transformador se le agrega un Diodio en c; se le pone carga RL que puede ser un semiconductor electrónico de dos terminales que conduce corriente en un solo sentido, en el primer semicidio parte de 0 a 5 voltios con una polarización positiva (+) en el transformador, por lo tanto, va a existir una corriente en un sentido y cuando llega el segundo semicidio el Diodio va a estar polarizado en sentido inverso negativo (-) y no va a dejar pasar la corriente, el Diodio deja de conducir. A todo esto se llama rectificado de media onda.

4.FILTRADO: Para el filtrado se diseñan los rectificadores de onda completa de cuatro (4) diodos o puentes de diodos, en el primer semicidio el Diodio 1 y 2 van a conducir; por lo tanto en cada semiciclo se garantiza que los diodos conduzcan, luego va un condensador electrónico para realizar el filtrado que va a hacer que el condensador se cargue en ambos semiciclos. Voltaje inicia en 5 voltios se multiplica por 1.4142 y nos da en la salida 7.07 voltios de corriente continua DC.

5.ESTABILIZACIÓN: Para estabilizar va un regulador de voltajes que tiene 3 pines (entrada, tierra y salida) en la entrada va un condensador de paso y en la salida va un condensador más pequeño para obtener una salida de 5 voltios de corriente continua regulada.

PARTES INTERNAS DE LA FUENTE DE PODER

1. Circulo impreso: Es toda la placa que integra todo lo demás. Es la superficie constituida por caminos, pistas o buses de material conductor laminadas sobre una base no conductora.

2. Resistencia: Componente diseñado para introducir una resistencia eléctrica en un circuito. Son pequeños y se identifican por colores.

3.  Los diodos: un diodo es un componente electrónico de dos terminales que permite la circulación de la corriente eléctrica a través de el en un solo sentido. Se identifican porque van en dos colores negro y gris.

4.  Capacitador o condensador: es un dispositivo que es utilizado para almacenar energía eléctrica.

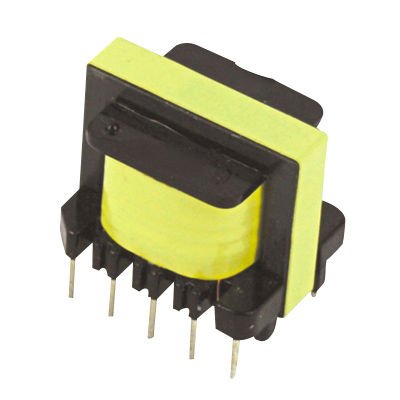

5.  Bobinas o transformador: Es un componente pasivo de un circuito eléctrico que, debido al fenómeno de la autoinducción, almacena energía en forma de campo magnético.

6. Fusible: dispositivo, constituido por un soporte adecuado, un filamento o lámina de un metal o aleación de bajo punto de fusión que se intercala en un punto determinado de una instalación eléctrica para que se funda, por Efecto Joule, un determinado valor que pudiera hacer peligrar la integridad de los conductores de la instalación con el consiguiente riesgo de incendio o destrucción de otros elementos.

7. Transistor: es un dispositivo electrónico semiconductor utilizado para entregar una señal de entrada. Cumple funciones de amplificador, oscilador, conmutador o rectificador.

8. Transformador: dispositivo eléctrico que permite aumentar o disminuir la tensión en un circuito eléctrico de corriente alterna, manteniendo la potencia.

9. Disipador de calor: es un instrumento que se utiliza para bajar la temperatura de algunos componentes electrónicos.

PARTES EXTERNAS DE LA FUENTE DE PODER

Una fuente de poder, externamente, consta de lo siguiente:

1.Ventilador: expulsa el aire caliente del interior de la fuente y del gabinete, para mantener frescos los circuitos.

2.Conector de alimentación: recibe el cable de corriente desde el enchufe doméstico.

3.Selector de voltaje: permite seleccionar el voltaje americano de 127V ó el europeo de 240V.

4.Conector de suministro: permite alimentar cierto tipo de monitores CRT.

5.Conector AT o ATX: alimenta de electricidad a la tarjeta principal.

6.Conector de 4 terminales IDE: utilizado para alimentar los discos duros y las unidades ópticas.

7.Conector de 4 terminales SATA: alimenta las disqueteras.

8.Interruptor manual: permite encender la fuente de manera mecánica.

TARJETA MADRE, PROCESADOR Y TARJETA RAM

LA TARJETA MADRE –MOTHERBOARD- PLACA BASE

La tarjeta madre también llamada ‘‘placa principal’’ o ‘‘mainboard’’ es un circuito impreso que consiste en un material aislante (fibra de vidrio, pertinax) sobre el cual se hayan los conductores de cobre que permiten la interconexión de los diversos componentes electrónicos necesarios para el funcionamiento de la PC.

Está compuesta por:

·         Conectores del procesador.

·         Memorias RAM.

·         BIOS.

·         Puertos en serie.

·         Puertos en paralelo.

·         Expansión de memorias.

·       Conectores para pantalla. Teclado, disco duro y enchufes.

TAREAS QUE REALIZA

·         Conexiones físicas

·         Administración, control y distribución de energía eléctrica.

·         Comunicación de datos.

·         Temporización.

·         Sincronización.

·         Control y monitoreo.

COMPONENTES

 PLACA BASE

1.    Socket (zócalo del microprocesador): Varía su tamaño, aquí se coloca el microprocesador. Su forma y cantidad de pines depende de la marca y modelo del procesador. En algunos casos también posee los anclajes para el cooler (disipador y ventilador).



    2. Conectores (slot) DDR para la RAM: Aquí se conectan los módulos de memoria RAM dinámica que reciben el mismo nombre de las memorias (SIMM, DIMM Y RIMM)

3.    Conectores IDE: En estos conectores se conectan los discos duros y las unidades de CDs y DVDs. Permite conectar hasta 2 unidades por conector y están siendo reemplazados actualmente por los conectores SATA.

   4. Conectores SATA: Son los usados actualmente en lugar de los IDE. Permiten velocidades de transferencia más de 4 veces rápido. Conectan los discos duros, CD y DVD.

5. Conector de alimentación

      Mediante este conector se suministran al Motherboard las diferentes tensiones de alimentación provenientes de la fuente de energía. Antiguamente este conector era del tipo AT. Hoy en día la norma es ATX.

Slot PCI: En esta ranura se conectan actualmente algunas placas como por ejemplo sintonizadoras de TV, capturadoras de vídeo, puertos USB 2.0 y placas de adquisición de datos, etc.

Slot AGP: Antiguamente se conectaba en esta ranura la placa de vídeo. Hoy en día está en desuso y se utiliza el slot PCI Express.

    BIOS (Basic Input Output System) Sistema Básico de Entrada y Salida.

Este chip alberga el software básico del Motherboard que le permite al Sistema Operativo comunicarse con el hardware. Entre otras cosas el BIOS controla la forma en que el Motherboard maneja la memoria, los discos duros y mantiene el reloj en hora. El BIOS contiene 2 tipos de memoria: una ROM (Memoria de lectura solamente, actualmente tipo flash) y una memoria RAM (Memoria de lectura y escritura) llamada setup, que es mantenida por una pila a la que se accede cuando la maquina arranca (Apretando F2, F8 o surp cuando inicia).   Pila (Tipo CR2032):

Mantiene el setup.

                                           Panel Frontal:

Aquí se conectan los comandos e indicadores que se encuentran en el frente del gabinete:   Led de encendido, Botón de encendido, botón de Reset, led que indica el acceso a datos     en el disco rígido, etc.

    Panel posterior: Todas las tarjetas madre poseen un panel posterior con conectores, entre ellos pueden encontrarse los siguientes conectores:

Para mouse y teclado (Tipo PS/2), puertos USB, conector paralelo (impresora-Centronics), conector RJ45 (Red Ethernet) conector VGA, DVI, HDMU, puerto de audio (mic, línea, auriculares, parlantes).

RS232.

EL PROCESADOR

La Unidad central de procesamiento (CPU) es el cerebro del ordenador. Su función es ejecutar programas almacenados en la memoria RAM tomando sus instrucciones, examinándolas y luego ejecutándolas una tras otra. La CPU se compone de varias partes:

·         Unidad de control (UC): Es el núcleo del procesador, dirige la ejecución del programa y controla tanto el movimiento entre memoria y ALU, como las señales que circulan entre la CPU y los periféricos. Más detalladamente sus funciones son:
   *Controlar la secuencia de instrucciones a ser ejecutadas.
   *Controlar el flujo de datos entre las diferentes partes que conforman el ordenador.
   * Interpretar las instrucciones.
   *Regular tiempos de acceso y ejecución en el procesador.
   *Enviar y recibir señales de control de periféricos externos.

·
  Unidad Aritmético / Lógica (ALU): Esta unidad realiza cálculos matemáticos (suma, resta, multiplicación y división) y operaciones lógicas (igual, mayor que o menor que).

Transfiere datos entre las posiciones de almacenamiento.

·         Área de almacenamiento primario: La memoria da al procesador almacenamiento temporal para instrucciones y datos. Actualmente (desde el modelo 486 de Intel) los procesadores incluyen una memoria interna donde almacenan los datos más requeridos. Este tipo de memoria es el más rápido. Se le conoce como memoria caché. Los procesadores modernos tienen memorias caché de hasta 2 MB. Esto hace que el procesador reduzca el número de accesos a la memoria principal y por lo tanto se reduzca el enormemente el tiempo de proceso de determinados datos y aumente el rendimiento del procesador y del ordenador en general.

¿Dónde lo encontramos dentro del ordenador?

Al destapar la tapa de nuestro ordenador veremos que sobre la placa base sobresale un ventilador que a su vez va apoyado sobre un disipador de metal. Bajo estos dos elementos se encuentra nuestro procesador.

La función de estos  dos elementos es refrigerar el procesador. El disipador es una pieza que por su particular geometría presenta mucha superficie de contacto con el aire y permite que el procesador libere mucho calor a través de él. El ventilador se encarga de retirar ese calor que acabará por salir por las rendijas del ordenador.

Si alguna vez nos tenemos que enfrentar con la instalación de un procesador debemos ser muy cuidadosos en el momento de insertar el procesador en su sitio (zócalo del procesador). Una vez colocado el procesador en su sitio, y antes de colocar el disipador sobre el procesador, pondremos una pasta hecha de un compuesto de plata que favorecerá el flujo de calor desde el procesador al disipador.

COMO SE INSTALA

1.    Empuje la palanca unclip (1) y súbalo (2).

2.    Abra la placa carga.

3.    Retire la cubierta protectora de la placa de carga. No tire la cubierta protectora. Siempre vuelva a colocar la cubierta del zócalo si extrae el procesador del zócalo.

4.    No toque los contactos del zócalo o la parte inferior del procesador.

5.    Sostenga el procesador con el pulgar y el índice de dedos. Asegúrese de que alineen las muecas de zócalo con las muecas del procesador. Reducir el procesador hasta abajo, sin inclinar o Deslizar el procesador en el zócalo. El procesador, asegurándose de que esté colocado correctamente en el zócalo de la versión suavemente.

6.    Se requiere muy poca fuerza para cerrar la placa de carga. La placa de carga, cierre, presione hacia abajo y captar la palanca del zócalo.

7.    Con la placa base instalada en el chasis, ponerse el disipador térmico del ventilador de la motherboard, alineándolo los sujetadores a través de los orificios. Alinear los sujetadores a través de los orificios de forma debida, o bien, corre el riesgo de daños en la parte inferior de los sujetadores. También tenga cuidado de no dañar este material de interfaz térmica en la parte inferior del disipador térmico del ventilador.



Tire hacía en cada elemento de sujeción para asegurarse de que todos los cuatro sujetadores se conecten de forma segura. Evita que un buen sello entre el procesador y el disipador térmico de ventilador en un sujetador separado y pude ocasionar un funcionamiento no confiable del procesador.

8. Empuje hacia abajo en la parte superior de casa sujetador manteniendo el disipador térmico con ventilador en su lugar. Oirá un "clic" cuando presionar hacia abajo de cada sujetador. Compruebe que todos los cuatro sujetadores están bien conectados al jalar levemente cada sujetador.



9. Conecte el conector del cable del ventilador tetra filar procesador al cabezal de ventilador de CPU de 4 pines motherboard. (El conector del cable del ventilador tetra filar procesador puede estar conectado a un cabezal de ventilador de CPU de 3 pines de placa base si no está disponible un cabezal de ventilador de CPU de 4 pines.

TARJETA RAM

Los Conectores

LOS CONECTORES

El conector ATX de 20/24 pines

Es el que alimenta la placa madre, antiguamente de 20 pines, la norma actual prevé 24 pines. Casi siempre está compuesto de un bloque de 20 pines, al que podemos agregar un bloque de 4 pines. Esto a fin de respetar la compatibilidad con las antiguas placas con conectores de 20 pines.

                                                                                                   EL CONECTOR ‘‘ATX P4’’

Este conector llamado ‘‘ATX P4’’ (o también ATX 12V), fue introducido por Intel para las Pentium 4, se conecta a la placa madre y es reservado exclusivamente a la alimentación del procesador, sin él es imposible inicial al PC.

En la actualidad la mayoría de placas madres poseen 8 pines, debido al aumento de la potencia del CPU. En las ultimas normas de fuentes de alimentación, esto se traduce en el uso de un conector de 8 pines (llamado a veces EPS 12V), compuesto de 2 bloques de 4 pines, para garantizar la compatibilidad con placas antiguas y el clásico ‘‘ATX P4’’.

 El conector tipo ‘‘MOLEX’’

El más clásico, aun presente en todos los PC, a veces utilizado directamente en la placa madre (MSI), sirve para conectar el disco duro y unidades de todo tipo (lectura, grabadora). Algunas tarjetas gráficas también pueden necesitar este conector.

Podemos encontrar sin dificultad adaptadores molex/sata si es necesario.

En segundo plano, podemos ver un sobreviviente: el conector necesario para un viejo lector de disquetes…

El conector ‘‘SATA’’

Apreciado con la norma del mismo nombre, está presente en todos los PC modernos, una fuente de alimentación de calidad debe poseer 4 como mínimo. Básicamente sirve para la alimentación de discos duros y grabadoras bajo la norma SATA.

 El conector ‘‘PCI express’’ para tarjeta gráfica

La potencia de las tarjetas gráficas no para de aumentar, muchas de ellas necesitan en la actualidad una fuente de alimentación directa del bloque principal (a veces incluso dos). Es la función de este conector. Inicialmente de 6 pines, cada vez más lo podemos encontrar de 8.

ATX 12V / ESP 12V

Es el que alimenta a la placa madre, antiguamente de 20 pines, la norma actual prevé 24 pines. Casi siempre está compuesto de un bloque de 20 pines, al que podemos agregar un bloque de 4 pines. Esto a fin de respetar la compatibilidad con las antiguas placas con conectores de 20 pines.
